规格

处理器

CPU

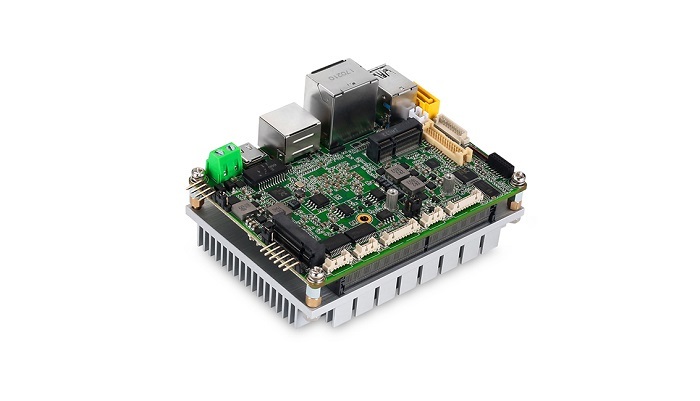

Intel® Celeron Gemini Lake® Atom CPU系列，无风扇设计

CPU 插槽

板载

BIOS

64M SPI,CMOS 电池 CR2302

内存

技术架构

DDR4L 2400MHz,1.2V 低压 JEDEC

最大容量

最高8GB

插槽

SODIMM

显示

图形控制器

Intel® Gemini Lake Graphics

DP

支持2 个标准 DP 插槽

EDP

24位 EDP 双通道显示,最大 4 K@ 60 Hz

MIPI CSIx4

PIN single same to KD101N29-34TC MIPI LCD

网络通信

控制器

LAN 1:RTL8111F 千兆网口,RJ45 带 LED,POE+PD电源，供给模块(>30W,48V 输入 @550mA)

LAN 2:RTL8111F 千兆网口 ,pin-Header

音频

控制器

Realtek HD ALC662 音频解码 +2x15W功放

Super I/O

控制器

INT6102 SIO

硬件检测

看门狗定时器

0～255秒,提供看门狗例程

输入/输出接口

USB

2 x USB 3.0 Port

1x USB 3.0 PIN-Header

4x 兼容 USB2.0/1.1, Pin-header,最大支持 +5V@1A

串口

1 x RS232/RS485 可选 , 1 x RS232

Type-c

带电源和USB 3.0(Sgle 1路 USB 3.0)

GPIO

7 位 GPIO(7GPIO+5V+GND SINGLE),3.3V @24mA

扩展信号

1x PCIEx1/LPC BUS+SMBUS+Switch

M2 插槽

M2 E-KEY 2230 支持 USB2.0/PCle 1X 设备

M2 B-KEY 2242+2260 支持 USB2.0/SATA 1X设备

存储

SATA

SATA 插槽

电源

电源类型

DC-in 12-24V

电源功耗

典型PW:10W

工作环境

工作温度

-20℃～70℃

存储温度

-40℃～80℃

工作湿度

0%～90%相对湿度, 无凝露

存储湿度

0%～90%相对湿度, 无凝露

外观尺寸

整机尺寸

100 mm x 72 mm

重量

–

认证

FCC, CE, RoHS 标准
