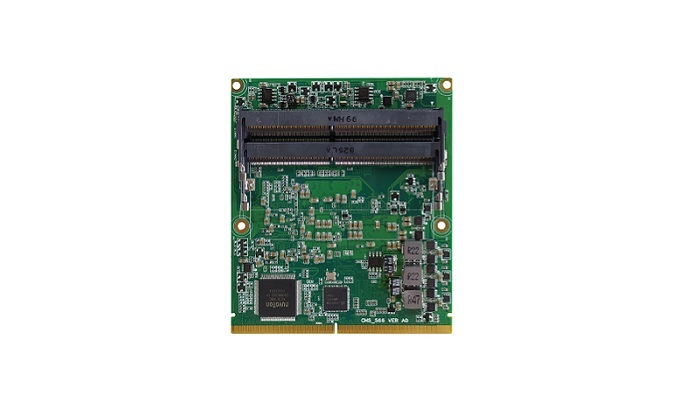

RF-566 COM EXPRESS模块
RF-566 COM EXPRESS模块
RF-566 COM EXPRESS模块
- 产品详情
- 产品参数
规格 | ||
处理器系统 | CPU | Intel® 6代/7代/8代Core CPU |
CPU封装 | BGA On Board | |
芯片组 | SOC | |
BIOS | 系统BIOS: SPI BIOS | |
内存 | 技术架构 | 双通道DDR4 |
容量 | MAX 32GB，支持板载内存 | |
插槽 | 2个DDR4 SODIMM | |
显示 | 图形控制器 | Intel集成显卡 |
VGA | 最大分辨率2K | |
HDMI | 最大分辨率4K | |
双显支持 | HDMI+VGA | |
网络 | 控制器 | 网络1:Intel I210 千兆网卡（可选POE） |
网络2:Intel I210 千兆网卡（可选POE） | ||
Super I/O | 控制器 | NT6106，⽀持系统温度侦测 |
看门狗定时器 | 0~255秒,提供看门狗例程 | |
音频 | 控制器 | 瑞昱HD ALC662音频解码（左右声道 + 麦克风） |
输入/输出接口 | USB 3.0 | 4 x USB 3.0/2.0 PORT |
USB 2.0 | 4 x USB 2.0 PORT | |
串口 | Com1 9线RS232 TX/RX信号 支持4000V浪涌保护， DB9接口 | |
Com2 3线RS232 TX/RX信号 支持4000V浪涌保护， DB9接口 | ||
Com3-COM4 3线制RS232/RS485可选,RS232之TX/RX信 号支持4000V浪涌保护,RS485支持3KV隔离保护,DB9接口 | ||
COM5-COM6 3线RS232TX/RX信号 支持4000V浪涌保护, DB9接口 | ||
1个全长Mini-PCIe 1x插槽,支持PCIe和USB设备 | ||
GPIO | DB15公头，12位,提供例程, 自由定义输入/输出， 3.3V@24mA电平 | |
扩展总线 | Mini-PCIe | 1个全长Mini-PCIe 1x插槽,支持PCIe和USB设备 |
UIM Scoket | 3G UIM 卡扣式Card 槽 | |
存储 | SATA | 1个标准7Pin SATA-III及电源座子, 最大传输速率3Gb/s |
M-SATA | 1个全长Mini-PCIe 1x插槽，支持M-SATA SSD， 最大传输速率3Gb/s | |
电源 | 电源类型 | AT/ATX可选供电模式,DC9-30V宽范围输入， 支持电源反向及过压保护 |
最大支持50W（含POE部分） | ||
Other | POWER LED/HDD LED | |
POWER BUTTOM | ||
工作环境 | 工作温度 | -20°C ~ 60°C |
存储温度 | -40°C ~ 80°C | |
工作湿度 | 0% ~ 90%相对湿度, 无凝露 | |
存储湿度 | 0% ~ 90%相对湿度, 无凝露 | |
外观尺寸 | 尺寸 | 82 × 95mm |
重量 | 0.045kg | |
认证 | FCC, CE, RoHS 标准 | |
